高压开关柜实训装置

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为**维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）**工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms

高压开关柜实训装置,澄清池原理实训台

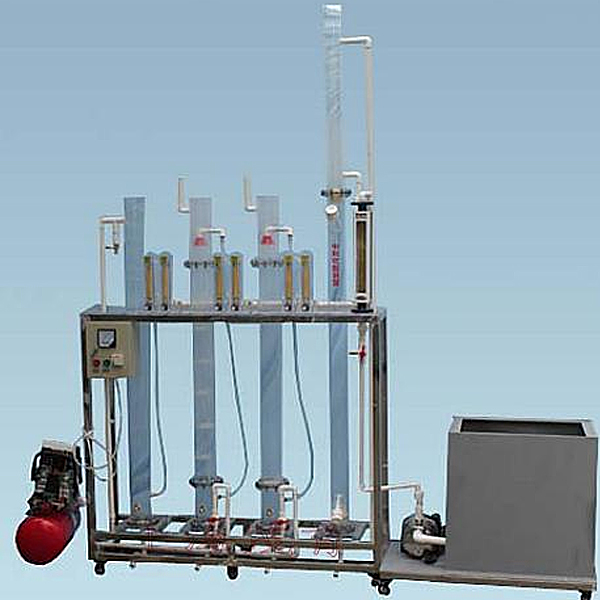

一、实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1、 了解脉冲澄清池的构造、工作原理及运行操作方法；
2、 观察矾花形成悬浮层的作用和特点。
二、实验原理：
澄清池是利用悬浮层中的矾花对原水中悬浮颗粒的接触絮凝作用来去除原水中的悬浮杂质。接触絮凝的机理包括：矾花与矾花、矾花与原水中悬浮杂质之间的碰撞在作用，矾花对原水悬浮颗粒及其他杂质的吸附作用等。在完成接触絮凝作用后，矾花（即增加的矾花）从原水中分离出来进入集泥斗，使原水得到澄清。澄清池中分别完成反应和沉淀分离过程。
三、主要技术指标及参数：：
1、环境温度：5℃～40℃
2、处理水量：0.5m3/h
3、上升流速：1mm/秒
4、脉冲周期：其中进水时间30～36秒，放水时间10～12秒。（这是生产周期，装置周期稍快）。
5、有机玻璃澄清池尺寸：Ø400mm×650mm、
6、装置外形尺寸：900 mm×500 mm×2000mm、
7、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
