装置功能：
1、掌握脉冲法测定填料塔中液相停留时间的分布方法。
2、掌握用矩量法估计液相返混参数的Pe(彼可列数)的方法。
主要配置：
有机玻璃填料塔、不锈钢水槽、液体加料泵、转子流量计、电磁阀、中央处理器、触摸屏、高品质铝合金型材框架。。
公用设施:
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水、KCl溶液
技术参数:
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：10A。
2、有机玻璃填料塔，内径90mm,高1.5m，整规高效不锈钢丝网波纹填料。
3、液体加料泵，不锈钢离心泵：流量30L/min，扬程15m，功率370W。
4、无油空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
5、不锈钢水槽：容积60L，304卫生级不锈钢材质。
6、水流量：60-600L/h，气体流量0.4-4m3/h；观察、控制流量。
7、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
8、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。

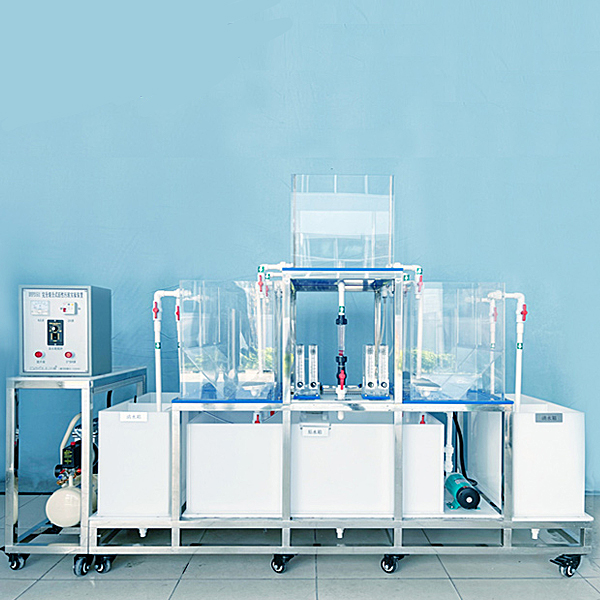

填料塔轴向返混性能测定实训装置,SBR工艺实训装置
一、实验目的：
间歇式活性污泥处理系统又称序批式活性污泥处理系统，英文简称SBR工艺（Sequencing Batch Reactor）。本工艺***主要的特征是集有机污染物降解与混合液沉淀于一体，与连接式活性污泥法相比较，工艺组成简单，勿需设污泥回流设备，不设二次沉淀池，一般情况下，不产生污泥膨胀现象，在单一的曝气池内能够进行脱氮和除磷反应，易于自动控制，处理水水质好。本装置是SBR工艺的教学演示和动态实验设备。通过本实验希望达到以下目的：
通过本实验，希望达到下述目的：
1、了解SBR法系统的特点；
2、加深对SBR法工艺及运行过程的认识。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：2～6L/h（平均）
3、SBR：停留时间：4、6～13h
4、二沉池：停留时间：4～1h
5、按照当地污水数据为标准：
6、设计进、出水水质范围：
进水BOD5 400～800mg/L 出水50～100 mg/L
进水COD 600～1200mg/L 出水100～150 mg/L
进水SS 200～400mg/L 出水30～40 mg/L
进水pH 6～9 出水6～9
7、SBR反应池：550mm×350mm×500mm、
8、装置外形尺寸：1000mm×400mm×1400mm、
9、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护
