一、概述
热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义，**这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用。该装置可进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。

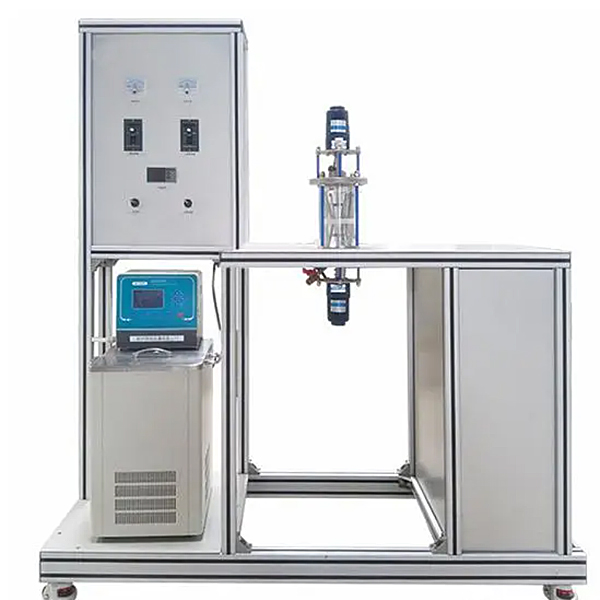

本实验系统采用热平衡法测量热泵与制冷压缩机的性能。系统主要由制冷压缩机、蒸发器、冷凝器、恒温水箱和电子膨胀阀等组成。采用传感器和检测仪表采集蒸汽压缩式制冷循环过程中的温度、压力、流量、压缩机功率、电流、频率等状态参数，经自行研制的数据采集板卡连接到计算机，基于面向对象技术开发的具有实时性高，界面设计人性化等特点的测控软件实现热力循环过程实时动态显示、性能参数测试和计算，构成具有检测、分析、记录、测试、绘图等多功能一体化的热泵-压缩机性能实验系统。基于基础型机组，增加如下内容：学生设计型与创新型实验。
二、主要特点
1、 压缩机可以更换；
2、 冷媒（润滑油）可以更换；
3、 管路可以清洗；
4、电子膨胀阀可以实现自行编程控制（验证各种控制算法）
5、不同类型的冷媒物性参数能够以电子表格的方式放在数据库中，以便调用；抽气、冷媒充灌装置实验过程和试验工况采用手动和自动相结合的控制方式，采用直流变频压缩机，可手动调节输出频率和电子膨胀阀的开度环过程的动画演示。
热泵压缩机性能测试实验装置,液压气动示教陈列实验装置
一、功能
液压剖视陈列柜采用实物或模型以及必要的图文资料展示常见液压、气动元件的基本类型与基本结构。液压陈列柜每个模型都配备文字标牌。
二、陈列内容（陈列柜名称）
1、液压泵 2、液压马达与液缸 3、液压控制阀 4、液压辅助元件
5、气源装置 6、气缸与气马达 7、气动控制阀（1） 8、气动控制阀（2）
三、气动液压元件陈列柜性能规格
1、气动液压元件陈列柜中的每个模型都配备文字标牌。
2、气动液压元件陈列柜中设计有图示型思考题，以进行启发式教学或探究性教学。
3、气动液压元件陈列柜中的模型主要由铝合金和PVC精制。金属件进行表面处理，不生锈；非金属件10年不老化。
4、气动液压元件陈列柜柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。模型材料采用进口有机板或实物制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。
5、陈列柜内装有照明日光灯，并配装玻璃推门防尘。
6、输入电压：交流220V，功率400W。
7、单个展示柜外形尺寸：1100×450×1800mm
8、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
发布于 2024-04-23
