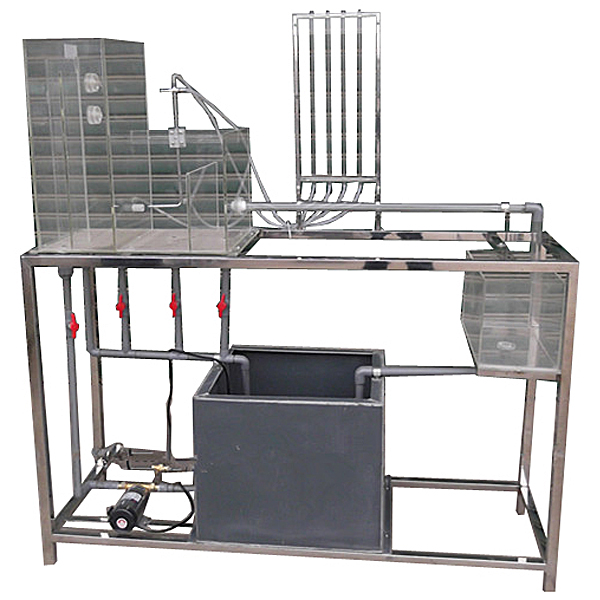

设备特点：
1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、装置设计可360度观察，实现全方位教学与实验。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。

新型流体力学综合试验实训台,交直流调速系统实训台

一、产品概述

交直流调速实训装置是依据《电力拖动自动控制系统》、《直流调速》、《交流变频调速》、《**维修电工（交直流调速部分）》教材大纲的要求，为配合高等院校、职业培训技术院校相关专业进行的课程实验而推出的一套现代化综合电机及驱动系列实训产品。交直流调速实验装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实验掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。

二、性能指标：

1、工作电源：～3N/380V/50HZ

2、整机容量：≤1.5KVA

3、规格（mm）：1650×700×1580 （左右）。

4、重量：300Kg

5、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）

三、主要组件：

1. TS电源控制屏

(1) 交流电源

提供三相380V交流电源，交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有1只指针式交流电压表，通过切换开关指示三相电网电压。

（2）稳压电源模块

1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出**电流为2A，每路电源输出有0.5级数字电压表指示。
