一、概述

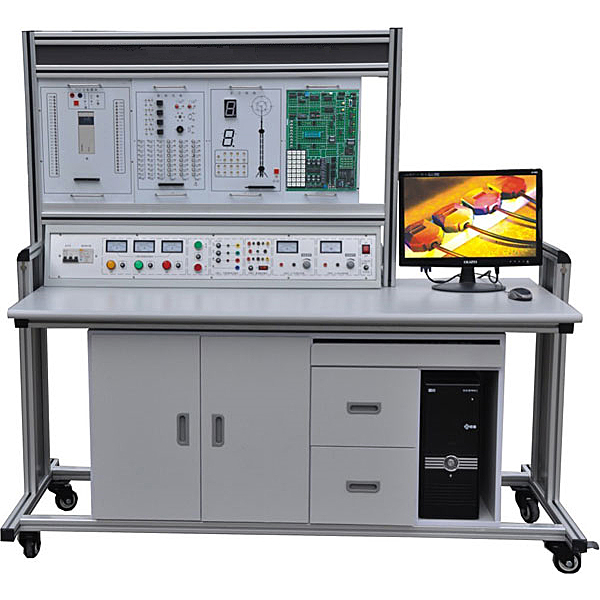

电气多功能实训台是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，采用积木组合式结构，包含电工、电子、电气、电力拖动、PLC、变频器等内容，实训内容丰富，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
三、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：170×70×150cm3
四、配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
1. |
实训考核台架 |
台 |
1 |
材料：钢木结构，符合国家相关环保要求；实验屏：用于挂置实训单元挂板；配置与实训配套的电源。 |
|
|
2. |
实训桌 |
张 |
1 |
主体钣金，面板采购防火板，规格170×70×80cm |
|
|
3. |
电气控制实训单元挂箱及电机
|
块 |
1 |
DW-01 |
维修电工实训组件（一） |
|
块 |
1 |
DW-02 |
维修电工实训组件（二） |
||
|
块 |
1 |
DW-03 |
维修电工实训组件（三） |
||
|
块 |
1 |
DW-05 |
电工技能实训组件（五） |
||
|
台
|
1
|
DJ01 |
直流并励电动机DC220V |
||
|
DJ02 |
三相鼠笼电动机AC380V（Y/△）带离心开关 |
||||
|
DJ03 |
三相鼠笼电动机AC380V（Y/△） |
||||
|
DJ04 |
双速异步电动机AC380V（△/YY） |
||||
|
4. |
PLC主机挂箱 |
套 |
1 |
三菱FX1N 40MR |
|
|
5. |
变频器实训挂箱 |
块 |
1 |
FR-D720S-0.4KW |
|
|
6. |
气动实验模块 |
套 |
1 |
调节阀、消声器、电磁阀、气缸、磁性开关，气源用户自配。 |
|
|
7. |
传感器控制模块 |
套 |
1 |
温度传感器、干烧电热器、隔热板、温度变送器 |
|
|
8. |
PLC实训挂箱
|
套
|
1
|
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
|
|
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
|||||
|
机械手控制/自控成型机/加工中心 |
|||||
|
四层电梯/基础实验/中间继电器 |
|||||
|
9. |
PLC仿真实训软件 |
套 |
1 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）可以实现PLC虚拟接线，并对接线进行错误检查 （3）PLC编程训练、PLC程序编写测试等功能 （4）实现PLC运行模拟，对错误程序进行检查 |
|
|
10. |
电工连线 |
套 |
1 |
32根：长1000mm 黄10条、绿10条、红10条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 网线：3米/台 |
|
|
11. |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
|
12. |
实验说明书 |
套 |
1 |
指导学生实训 |
|
|
|
安装配件 |
套 |
1 |
|
|
